AJA Corvid HEVC-SLOT 4K et encodage HEVC multi-canal

Attention: OEM (Développeur) Produits sans pilote.
DirectShow pilotes sur: https://www.aja.com/en/support/directshow
Pour plus d'informations, visitez: https://www.aja.com/media/pdfs/brochures/Developer_Brochure_WEB_EN.pdf
SDK peut être téléchargé après l'enregistrement: https://www.aja.com/en/developer/request


HEVC Encoder card - Slot powered
Contact OEM Sales (oemsales@aja.com) for details on Corvid HEVC

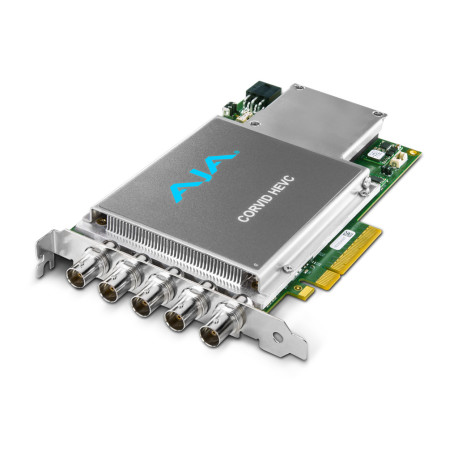

Corvid HEVC
4K et encodage HEVC multi-canal

La Corvid HEVC est une carte en PCIe 2.0 8-lane dédiée à l'encodage vidéo temps réel avec faible latence en HEVC 4K, 1080p HD et à des résolutions plus basses. Les partenaires de développement peuvent utiliser le puissant SDK fourni par AJA pour intégrer directement la Corvid HEVC dans leurs applications sous Windows et Linux en utilisant une API souple pour une variété de cas.

Encodage 4K/UHD
Dans ce workflow, la Corvid-HEVC accepte un signal 4K en bande de base via les quatre entrées 3G-SDI soit par quatre ou par groupe. L'audio embedded et les métadonnées sont extraits pendant que les images sont envoyées à l'encodeur. Les images encodées, l'audio et les méta-données sont envoyés dans l'ordinateur hôte pour être utilisés par l'application logicielle.

Encodage Multi-canal
Dans ce mode, chaque entrée est traitée comme un canal séparé et indépendant. Le processus général est similaire à celui du mode 4K, juste dupliqué pour chacun des canaux entrants. Le scaling et l'encodage des résolutions vidéo standards peuvent être effectués pour chaque canal d'une manière asynchrone, permettant à chacun des canaux individuellement de démarrer et de s'arrêter n'importe quand..

Encodage fichier vers fichier
Pour ce workflow, la vidéo entrante est lue à partir d'un fichier sur l'ordinateur "hôte” à l'instar de rentrer par les connecteurs BNC de la Corvid-HEVC. Les images peuvent être mises à l'échelle ou dé-entrelacées par la carte, avant d'être envoyées à l'encodeur. Jusqu'à quatre fichiers indépendants peuvent être lus, décodés, mis à l'échelle et encodés simultanément par une seule carte Corvid-HEVC.

Audio et Métadonnées
Les informations audio et les métadonnées sont traitées en parallèle avec l'encodage HEVC et transmises, via le SDK, au logiciel hôte. Cela permet à la Corvid HEVC d'offrir l'avantage unique de pouvoir fournir toutes les données des sources, à partir de la carte, directement à votre logiciel, plutôt que d'utiliser de multiples détours.

Capture Vidéo
En plus de l'encodage en temps réel, la Corvid HEVC peut aussi travailler comme une carte de capture standard pour envoyer la vidéo SDI et l'audio embedded dans le système. Tous les formats compatibles peuvent être capturés directement par l'ordinateur hôte dans une variété de formats de fichiers.

Points clés
• Encodage temps réel 4K/UHD/HD HEVC par l'électronique
• Carte PCIe 2.0 8-lane pleine hauteur
• Faible consommation électrique
• Compatibilité avec les profiles HEVC Main et Main10
• Compatibilités 4:2:0 et 4:2:2 à 8- ou 10-bits
• Compatibilités de bit rates en qualité de streaming et de contribution
• HEVC streams:
• Simple stream 4K/UHD jusqu'à 60 fps
• Jusqu'à 4 streams à 1080p HD avec 60 fps maximum
• 4 entrées 3G-SDI
• 1 entrée x LTC
• 16-canaux embedded audio par stream
• Accepte les données ANC
• Permet l'encodage de fichier à fichier
• Développé pour le puissant SDK NTV2 multi-OS pour Windows et Linux
• Vaste programme AJA pour les développeurs et partenaires

Tech Specs

Formats vidéo
Ces formats sont reconnus par les entrées SDI de la Corvid HEVC
4K (Quadrant ou Sample Interleave)
• 4096x2160p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B
• 3840x2160p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B
2K (Croppé avant l'encodage)
• 2048x1080p 23.98, 24, 25, 29.97, 30, 48 A/B, 50 A/B, 59.94 A/B, 60 A/B
• 2048x1080psf 23.98, 24, 25, 29.97, 30
HD
• 1080p 23.98, 24, 25, 29.97, 30, 50 A/B, 59.94 A/B, 60 A/B
• 1080psf 23.98, 24, 25, 29.97, 30
• 1080i 25, 29.97, 30
• 720p 50, 50.94, 60
SD
• 625i 25
• 525i 29.97

Formats de fichier
En plus des formats vidéo listés ci-dessus, ces formats sont compatibles pour l'encodage de fichier à fichier, ils ne sont pas reconnus par les entrées SDI
HD
• 720p 24, 25, 29.97
SD
• 625p 50
• 525p 59.94, 60
• 525i 30

Entrées vidéo en Digital
• 4 x 3G-SDI BNC

Entrées audio en digital
• 16-canaux 24-bit SDI embedded
• 48kHz synchrones

Compression
Type
• HEVC
HEVC Profile
• Main/Main 10
HEVC Tier
• Main/High
HEVC Level
• 1.0/2.0/2.1/3.0/3.1/4.0/4.1/5.0/5.1
Bitrate des formats 4K
• 3Mbps-128Mbps
Bit Depth
• 8/10
Chroma Sampling
• 4:2:2/4:2:0
Contrôle des Bit Rates
• CBR/VBR

Alimentation
• Nécessite un bus PCIe pour l'alimentation via un slot graphique,

Dimenson
• Carte PCI 1/2 Longueur et pleine hauteur

Environment
• Température de travail : 0 à 40 degrés C
• Humidité relative de travail : 10-90% sans condensation
• Altitude de travail: <3,000 mètres
• Température de stockage(éteinte): -40 à 70 degrés C
