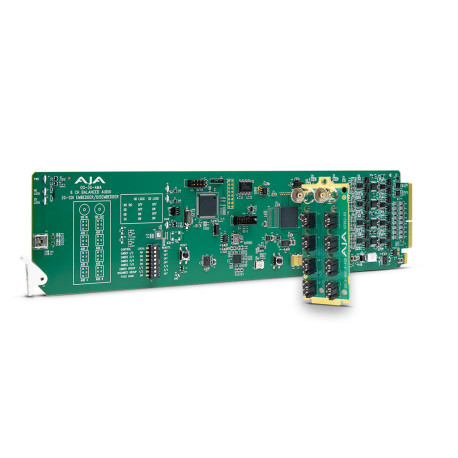

AJA OG-3G-AMA openGear Embedder/Disembedder 3G-SDI vers audio Analogique

AJA

OG-3G-AMA

Plus de détails

1 214,17 € TTC 1214.17

1 011,81 € HT

Ajouter à la liste

Voir plus

OG-3G-AMA
openGear Embedder/Disembedder 3G-SDI vers audio Analogique avec support DashBoard

En tant qu'embedder/disembedder openGear 8 canaux audio analogiques, le OG-3G-AMA accepte les entrées/sorties 3G-SDI jusqu'à 1080p 60, et automatiquement détecte et se configure au standard vidéo entrant. Il utilise des connecteurs 3 broches à l'arrière qui peuvent être utilisés en entrée et en sortie. Les niveaux audio analogiques et la selection d'embedding/disembedding se fait sur la base de paire audio par canal pour passer l'audio d'entrée en 3G-SDI ou pour insérer les canaux audio analogiques entrant sur les connexions arrières 3 broches.

Développé pour une utilisation avec les racks openGear 2RU, incluant le OG-3-FR 2RU de AJA, le nouveau logiciel DashBoard, compatible Windows®, macOS® et Linux® permet un contrôle à distance et un monitoring de l'architecture openGear. Il offre des configurations faciles et une surveillance à distance au standard de l'industrie via un ordinateur ou au travers du réseau local.

Points clés
• Carte compatible openGear
• Embedder/Disembedder 3G-SDI
• E/S audio 8 canaux analogiques symétriques
• Contrôle en réseau via le logiciel DashBoard ou par DIP switches externes
• 8x blocs de connexions arrières 3 broches (fournis)
• Utilisation dans les racks openGear 2RU incluant le châssis AJA OG-3-FR
• Garantie 5 ans
Téléchargement du logiciel DashBoard
Le logiciel Dashboard fournit un contrôle facile et rapide des cartes openGear sur macOS, Windows et Linux.

Pour en savoir plus et télécharger la dernière version du logiciel pour les racks et cartes que vous utilisez rendez-vous sur :

http://www.opengear.tv/dashboard-software/#support_box

Compatibilité openGear
Le standard openGear garantit que les cartes AJA seront compatibles avec les autres produits openGear fournis par des partenaires certifiés openGear. Avec une liste de produits qui grossit continuellement, l'openGear est le futur des produits mis en rack.

E/S Flexibles
Le panneau arrière modulaire permet des connexions d'E/S personnalisées par carte (fournis individuellement avec les cartes).

Sécurité
L'alimentation de secours optionnelle fournit une sources d'alimentation secondaire pour palier aux pannes primaires d'alimentation.

Accès Ethernet
Une connexion standard Ethernet permet d'accéder à l'ensemble du châssis via l'application Dashboard pour toutes les communications. Un accès optionnel en Ethernet par carte peut être installé pour des communications plus poussées avec les cartes openGear compatibles.

Qualité AJA Garantie
Tous les produits AJA de conversion et de commutation sont couverts par une garantie de cinq ans et par une politique de remplacement par avance par AJA. Si un remplacement est nécessaire, AJA enverra immédiatement un produit de remplacement avant même que le produit original lui soit retourné, afin que vous soyez à nouveau opérationnels dans les meilleurs délais.

Spécifications Techniques

Video Formats	(2K) 2048 x 1080p (2K) 2048 x 1080PsF (HD) 1920 x 1080p (HD) 1920 x 1080PsF (HD) 1920 x 1080i (HD) 1280 x 720p (SD) 720 x 576i (SD) 720 x 480i
Video Input Digital	1x 3G-SDI BNC, SMPTE-259/292/372/424
Video Input Formats	1x 3 Gb SDI (level A or B) (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920 x 1080i 50, 59.94, 60 (HD) 1280 x 720p 50, 59.94, 60 1x 1.5 Gb SDI (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30 (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30 (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30 (HD) 1920 x 1080i 50, 59.94, 60 (HD) 1280 x 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 1x 270 Mb SDI (SD) 625i 50 (SD) 525i 59.94
Video Output Digital	1x 3G-SDI BNC, SMPTE-259/292/372/424
Video Output Formats	Video Out is a delayed, reclocked version of Video In, at same frame rate, etc. Video Out is undefined when no input. Video Latency, time measured between video input and video output connector: 3G level A = 3.2 usec 3G level B = 6.1 usec HD (1.5 Gb) = 6.3 usec SD (270 Mb) = 17.2 usec
Audio Inputs and Outputs	Audio Connectors 8 Analog Audio 4x 2-Pair Balanced Analog Audio 3-Pin Terminal Block connectors; 8 Channel In, 8 Channel Out or 4 Channel In & 4 Channel Out Digital Audio Converters 24-bit Embedded Audio SMPTE 272M (SD): 20-bit, 48 kHz synchronous SMPTE 299M (3G/HD): 24-bit, 48 kHz synchronous Incoming embedded audio can be passed, removed, or overridden. 16 Channels supported on the SDI at any given time (8 of which can be from the analog inputs). Embed Path Audio Latency, time measured between audio input and video output connector: 1100 usec Disembed Path Audio Latency, time measured between video input and audio output connector: 1200 usec Analog Audio Levels Configured via Dashboard software: Pro 1: 0 dBfs = +24 dBu Pro 2:0 dBfs = +18 dBu Pro 3: 0 dBfs = +15 dBu Consumer 1: 0 dBfs = +12 dBu
User Controls	External DIP switch openGear DashBoard network control software via Windows, macOS or Linux
Size (w x d x h)	openGear standard form factor, front slot and rear card. Two slots required for each card.
Weight	0.5 lb (0.3 kg)
Power	openGear frame compatible, 5.0 watts max per card
Environment	Safe Operating Temperature: 0 to 40 C (32 to 104 F) Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F) Operating Relative Humidity: 10-90% noncondensing Operating Altitude: <3,000 meters (<10,000 feet)
