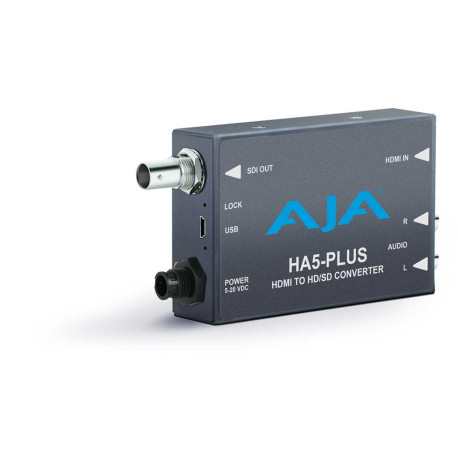

AJA HA5-Plus Mini-Converter HDMI vers 3G-SDI

Ha5-Plus

Connectez des périphériques HDMI et 3G-SDI ensemble pour des solutions intégrées de monitoring et d'enregistrement dans vos salles de montage, sur le terrain ou durant les évènements Live. Avec le logiciel AJA MiniConfig réglez facilement vos équipements reliés en USB à votre Mac ou votre PC.

Mini-Converter HDMI vers 3G-SDI
Le HA5-Plus représente la nouvelle génération des Mini-Converters HDMI vers SDI. L'entrée HDMI est convertie en sortie 3G-SDI pour les solutions de monitoring en SDI. Jusqu'à 8-canaux audio inclus dans le HDMI peuvent être insérés dans les sorties SDI, ainsi que la possibilité d'embedded 2 canaux audio analogiques.

Compatibilité totale HDMI
L'entrée équalisée du HA5-Plus a été réalisée afin que le signal HDMI soit véhiculé sur une longueur de 30 mètres en utilisant une qualité de câble en calibre 24. L'audio Embedded dans le HDMI permet l'utilisation d'un seul câble pour le transport de l'intégralité du signal et simplifie les installations.

Une superbe qualité d'image
Une sortie 3G-SDI dotée d'un filtre à boucle à verrouillage de phase (PLL clock) garantit un faible jitter à la sortie et donc des images hyper stables. Pour faciliter l'identification, une LED informe de la qualité du signal, SD en vert ,ou HD en rouge.

Entrée audio analogique
En utilisant les deux connexions RCA pour les entrées audio analogiques, les signaux sur 2-canaux sont embedded dans la sortie SDI. Il est alors facile de maintenir une synchro audio dans tous le workflows.

Compatibilité avec les DSLR
Le HA5-Plus accepte les signaux progressifs de définitions standards en 525p et en 625p pour être compatible avec les DSLR. Les signaux provenant de ces moyens modernes de tournage peuvent être facilement intégrés dans les workflows SDI.

Tech Specs

Entrée Vidéo
• HDMI avec embedded audio, 8 canaux max

Formats d'entrée
• 525i, 625i, 525p, 625p, 480p, 576p
• 720p 50, 59.94, 60
• 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
•1080i 50, 59.94, 60
Note: Contenus HDCP pas pris en compte

Sortie Vidéo
• 3G-SDI avec embedded audio

Formats de sortie
• 525i 29.97
• 625i 25
• 720p 50, 59.94, 60
• 1080i 25, 29.97, 30
• 1080p 23.98, 24, 25, 29.97, 30
• 1080p 50, 59.94, 60 - SMPTE 425-1 Level A Mapping structure 1 (1920X1080 4:2:2 10-bit YCbCr)

Entrée Audio
• 2-canaux RCA pour audio analogique (-10dBV nominal)

Sortie Audio
• SDI embedded audio

Alimentation
• Alimentation AJA modèle DWP-U-R1 incluse
• 100-240V, 50/60Hz Universelle
• Tension +5V DC régulée, 7.5 watt

Dimensions
• 117mm × 61mm × 25mm
