AJA FiDO-R 1-Channel Single-Mode LC Fiber to 3G-SDI Receiver

FiDO-R

Convertisseurs SDI/Fibre optique
FiDO est une famille de convertisseurs SDI/ Fibre optique. FiDO permet le transport des SDI, HD-SDI, et 3G SDI sur de longues distances de plus de 10 Km en utilisant des câbles single mode en fibre optique avec le choix entre les connecteurs LC, ST, ou SC. Les convertisseurs FIDO respectent toutes les spécifications SMPTE, ils sont solides, polyvalents et adaptés aux utilisations extérieures et intérieures.

Vue d'ensemble
Avec 9 modèles, les FiDO offrent une flexibilité inégalée à des coûts attractifs. Les modèles de FIDO en double canal permettent la conversion de deux canaux via la fibre. Solution parfaite pour les liaisons 3D, Dual-link ou pour deux canaux totalement différents (par exemple SD, HD et 3G peuvent être mélangés dans toutes les combinaisons). Les FIDO sont isolés électriquement, fonction très utile pour éliminer les problèmes liés aux boucles de terre.
Les convertisseurs FiDO sont intégrés dans des boitiers miniatures métalliques, ils peuvent être utilisés facilement, sans prendre de place, fixés à l'arrière d'une baie ou d'équipements broadcast, dans les cars où idéalement ils se logent dans les plus petits espaces voire au cours d'évènements avec un large public.

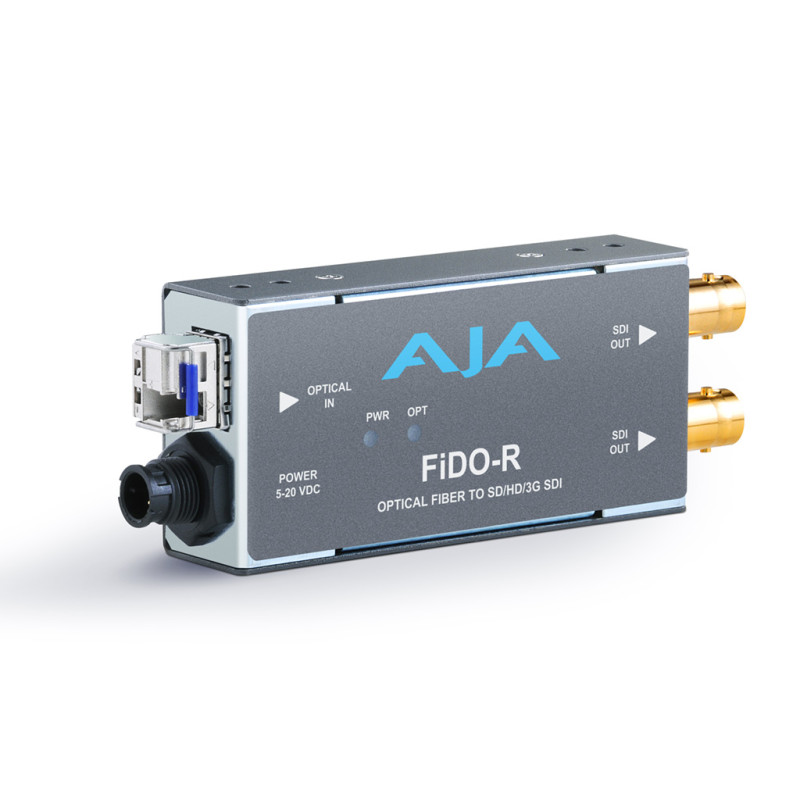

FiDO-R
Convertisseur LC Fibre simple canal vers 2 sorties SDI
• Connexion Simplex (connecteur LC)
• Sorties SDI, HD-SDI ou 3G OUTPUT
• Deuxième sortie SDI avec le même signal

Caractéristiques
• Transport de signaux SDI, HD-SDI, et 3G HD-SDI via une fibre optique simple mode
• Auto-détection du format vidéo
• Tous les SDI Ancillary data incluant les embedded audio passent au travers
Connexions fibre LC, ST ou SC
• Modèles Simplex ou Duplex
• Toutes les entrées qu'elles soient SDI ou fibre sont équalisées et re-clocked
• ASI compatible
• Pratique pour s'éviter les problèmes de terre
• 5-20VDC Alimentation fournie
• Garantie 5 ans

Tech Specs

Formats
• 3Gb, 1.5Gb, 270Mb, sélection Auto

Entrées Sorties Vidéo
• SDI (SMPTE 259/292/296/424), 2x BNC
• 1x Single mode optical fiber, connecteur LC (FiDO-R, FiDO-T)
• 1x Single mode optical fiber, connecteur ST (FiDO-T-ST, FiDO-R-ST)
• 1x Single mode optical fiber, connecteur SC (FiDO-T-SC, FiDO-R-SC)
• 2x Single mode optical fiber, connecteur LC (FiDO-2R, FiDO-2T, FiDO-TR)

Câble Équalisation
• entrées en BNC, 1694 coax)
• 270mb, 400m
• 1.5Gb, 200m
• 3Gb, 140m

Entrée/Sortie Return Loss (BNC)
• >15db, 270Mb - 3Gb

Sorties Optiques
• Wavelength: 13 10 nm
• Output Power: -2dBm typical

Dimensions
• 117 x 43.5 x 21.6mm

Alimentation
• +5-20 VDC
• 1.5 watts (FiDO-T, FiDO-R, FiDO-T-ST, FiDO-R-ST, FiDO-T-SC, and FiDO-R-SC)
• 2.5 watts (FiDO-2R, FiDO-2T, FiDO-TR)
• Alimentation DWP-U-R1 incluse

The AJA FiDOs are designed to work with single-mode fiber, 1310nm wavelength. Some user have had success with multi-mode, but it's a total case-by-case thing, and AJA cannot guarantee it will work as AJA don't test with multi-mode.
