Blackmagic Design Blackmagic Ethernet Switch 360P

Le Blackmagic Ethernet Switch 360P est le premier commutateur Ethernet conçu pour l’industrie de la télévision et du cinéma ! Il offre de très grandes performances et une faible latence. Toutes les connexions Ethernet sont à l’arrière, pour un câblage plus organisé, discret et sécurisé. Vous bénéficiez de 16 ports Ethernet 10G rapides et de 2 ports QSFP Ethernet 100G ultra rapides pour les câbles en cuivre ou les modules fibre optique. De plus, comme le panneau avant permet de régler la multidiffusion IP 2110 avec une commutation vidéo traditionnelle, vous n’avez pas besoin d’une équipe de techniciens informatique. Les utilisateurs ne s’apercevront même pas qu’ils commutent en SMPTE-2110. Cette simple solution plug and play répond à tous les besoins des projets TV !

Conçu par les diffuseurs pour les diffuseurs

Le Blackmagic Ethernet Switch 360P a été conçu spécifiquement pour l’industrie télévisuelle. En effet, toutes les connexions sont situées à l’arrière, du même côté que les ports réseau sur votre équipement broadcast, ce qui facilite le câblage réseau ! En général, les connexions des commutateurs standard sont à l’avant, ce qui n’est pas pratique. Avec les commutateurs à l’arrière, les câbles ne sont pas sécurisés. Nous avons également sélectionné les paramétrages de commutation, ainsi vous n’avez pas besoin d’une équipe d’informaticiens. Vous pouvez même mettre à jour les réglages multidiffusion IP SMPTE-2110 à l’aide d’un panneau avant de style grille Videohub standard. C’est simple et similaire aux interfaces de l’industrie télévisuelle !

Connectez des groupes de travail créatifs et développez des systèmes IP 2110
Commutation IP 2110

Vous pouvez désormais construire de petits systèmes IP 2110, comme des stations de travail portables ou des petits cars régie. En effet, les réglages multidiffusion 2110 sont configurés à l’aide d’un seul panneau de commutation. Vous n’avez donc pas besoin d’un technicien informatique.
Stockage accru

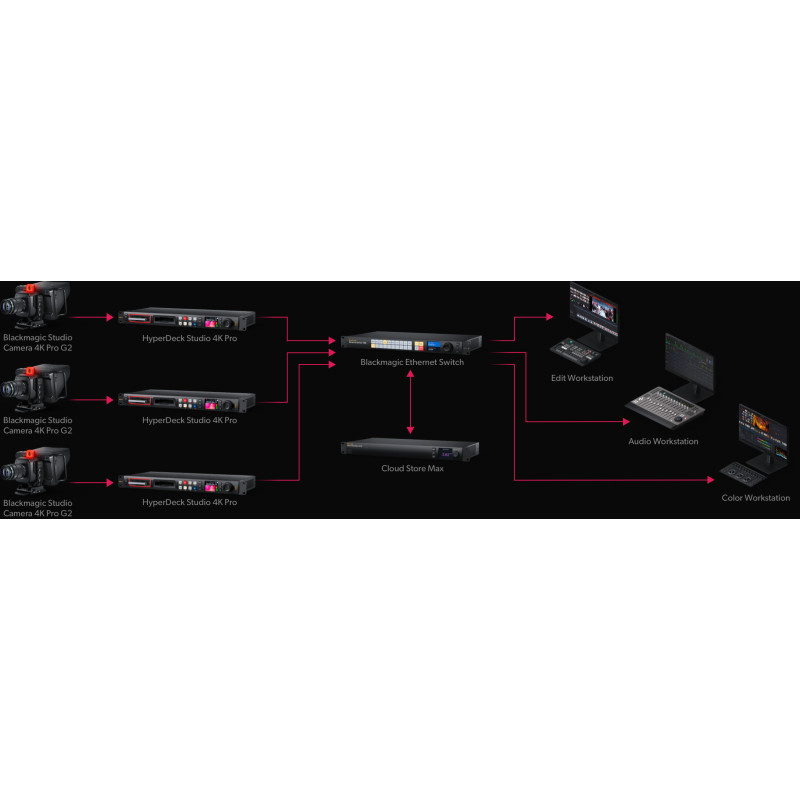

Profitez de la solution d’enregistrement ISO et de replay ISO ! Vous disposez de plusieurs ports Ethernet 10G pour connecter des enregistreurs ISO HyperDeck et des stations de travail DaVinci Resolve. Vous pouvez ensuite connecter un Blackmagic Cloud Store Max au port Ethernet 100G ultra rapide.
Gestion des équipements

Le Blackmagic Ethernet Switch 360P possède toutes ses connexions Ethernet sur le panneau arrière, du même côté que votre équipement télé. Ainsi, pas besoin de gérer le câblage. Vous pouvez dès à présent connecter vos équipements et les gérer à distance !

Comprend de nombreux ports Ethernet haut débit
16 connexions Ethernet 10G indépendantes

Le Blackmagic Ethernet Switch 360P comprend 16 ports Ethernet totalement indépendants compatibles avec les connecteurs RJ-45 standard. Comme le Blackmagic Ethernet Switch 360P est conçu pour la télévision, les connexions Ethernet sont situées à l’arrière pour faciliter le câblage, et chaque connecteur est légèrement entrelacé pour vous laisser la place de déconnecter des câbles. Grâce aux nombreux ports 10G, vous pouvez construire des matrices d’enregistreurs ISO HyperDeck incroyablement grandes. Puis, vous pouvez connecter plusieurs stations de travail DaVinci Resolve pour les monteurs et les étalonneurs.
2 connexions Ethernet 100G ultra rapides

Pour une vitesse extrême, le Blackmagic Ethernet Switch 360P inclut également deux connexions Ethernet 100G indépendantes. Ainsi, vous pouvez relier en boucle plusieurs commutateurs Blackmagic Ethernet Switch 360P en tant que station Ethernet 100G. Utilisez les petits câbles en cuivre ou les modules QSFP fibre optique pour espacer les commutateurs. Pour les grands systèmes d’enregistrements ISO et de replay live, un Blackmagic Cloud Store Max peut se connecter directement au port Ethernet 100G, permettant plusieurs enregistrements de streams Ultra HD simultanément.

Panneau de commutation vidéo pour les réglages multidiffusion IP 2110

Vous pouvez désormais créer des systèmes IP 2110 autonomes sans l’aide d’un informaticien pour configurer des réglages multidiffusion complexes. En effet, vous pouvez router la vidéo IP à l’aide d’un panneau de contrôle de commutation, dont l’interface est similaire aux grilles Videohub. Il comprend une molette en métal usiné, un écran LCD coloré et des boutons de raccourci. Il suffit de naviguer dans les sources vidéo IP et d’appuyer sur le bouton Take pour établir la connexion. Le Blackmagic Ethernet Switch 360P installera tous les réglages multidiffusion en arrière-plan sans paramétrages informatiques compliqués. Dès qu’un nouvel appareil IP 2110 est connecté, il apparaîtra automatiquement dans la liste. Branchez et c’est prêt !

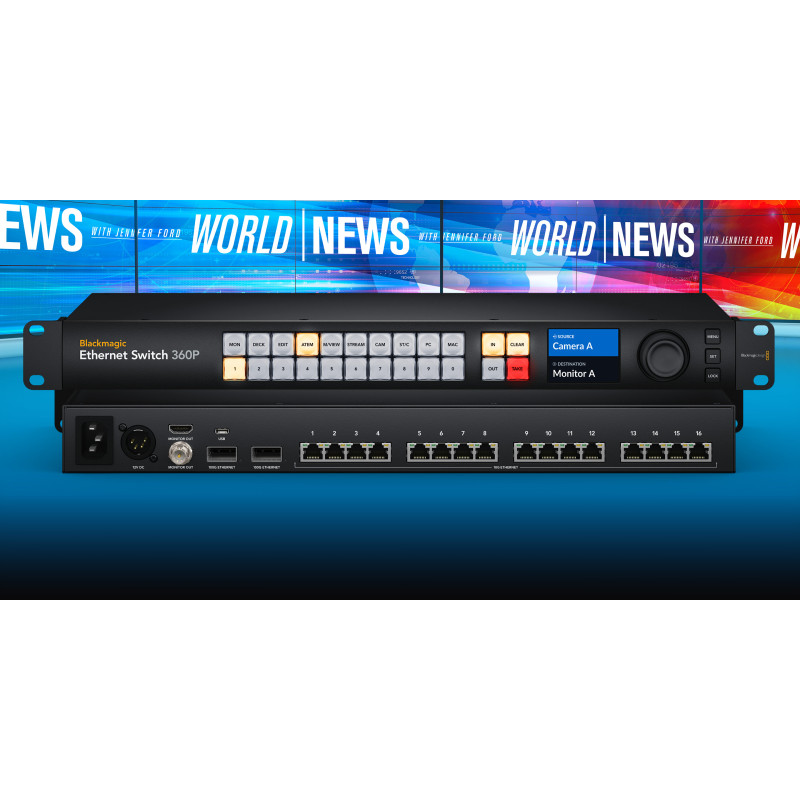

Un panneau avant élégant

La commutation s’effectue depuis le panneau avant, qui gérera tous les réglages multidiffusion IP 2110 à votre place, sans l’aide d’ordinateurs externes ou de configuration informatique. Le panneau est similaire à une grille Blackmagic Videohub et comporte la même molette pour la navigation, des boutons de saisie directe pour plus de rapidité et un écran LCD pour l’affichage des libellés. L’écran LCD affiche également des menus pour modifier les paramètres du Blackmagic Ethernet Switch 360P.


Les boutons de raccourci permettent la saisie directe des sources et des destinations. Ils peuvent également être utilisés avec les touches numériques. Si un bouton utilise un libellé d’entrée dédié, il agira alors comme un Cut Bus.


En appuyant sur le bouton In, la molette et les raccourcis sélectionnent parmi la liste des sources vidéo d’entrée. En tournant la molette, vous pouvez voir toutes vos entrées.


Ce bouton peut être utilisé pour déconnecter une commutation multidiffusion IP 2110. Vous pouvez également annuler le bouton Take si vous avez sélectionné une source vidéo, mais que vous ne souhaitez pas établir la connexion.
Écran LCD pour les libellés

L’écran LCD affiche des libellés en grand pour montrer la connexion entre les sources d’entrée et les destinations de sortie. De plus, il peut être réglé en mode clair ou sombre pour s’adapter aux différentes conditions lumineuses.

Le pavé numérique est doté de chiffres allant de 0 à 9. Il permet plusieurs libellés, tels que Mon 1, Mon 2, Mon 3, etc. Sélectionnez l’un des boutons de raccourci, puis le chiffre.


Le bouton Out vous permet de sélectionner la sortie. Normalement, cela se fait en premier. Ainsi, vous savez quelle sortie vous allez changer. Vous verrez alors l’entrée actuelle, avant de la modifier.

Le bouton Take vous permet de confirmer que vous souhaitez accepter la nouvelle sélection d’entrée, réduisant ainsi le risque d’erreurs. Vous pouvez aussi désactiver cette fonction sur des sorties spécifiques pour la commutation en direct.

La molette en métal usiné avec revêtement en caoutchouc souple est dotée d’un embrayage électronique. Vous pouvez naviguer dans les libellés par ordre alphabétique afin de trouver facilement une source ou une destination.
Monitoring HDMI inclus pour des graphiques en temps réel

Les diffuseurs doivent pouvoir appréhender les problèmes avant qu’ils n’arrivent. Le Blackmagic Ethernet Switch 360P inclut donc une sortie HDMI pour afficher chaque connexion Ethernet sur un écran TV ou un ordinateur. Vous verrez la vitesse de liaison, le débit de transfert des données ainsi qu’un graphique des données en direct pour chaque port avec le débit et la capacité du port au fur et à mesure. Les graphiques de débit de données sont extrêmement pratiques pour enregistrer plusieurs streams sur un espace de stockage, car il est très facile de voir les problèmes de bande-passante ou les décrochages de données. La sortie de monitoring peut également afficher le nom personnalisé du commutateur et le nom des appareils IP 2110 connectés

Connexions

• Ports Ethernet 10G : 16 x connecteurs RJ‑45 10Gb/s supportant le 10/100/1000/10G BASE-T pour l’entrée et la sortie vidéo IP SMPTE-2110, la configuration et les mises à jour du firmware.
• 100G Ethernet Ports : 2 x connecteurs QSFP 100Gb/s supportant le 10/100/1000/10G/100G BASE-T pour l’entrée et la sortie vidéo IP SMPTE-2110, la configuration et les mises à jour du firmware.
• Sorties de monitoring SDI : 1
• Sorties de monitoring HDMI : 1
• Interface pour l'ordinateur : USB‑C

Conformité à la video IP :

• Protocole PTP : IEEE 1588-2008 (PTP v2)
• ST 2059‑1
• ST 2059‑2
• Découverte et enregistremNMOS IS-05 gestione della connessioneent NMOS IS‑04
• v1.3.2
• Peer‑to‑peer via mDNS/DNS‑SD
• Gestion des connexions NMOS IS‑05
• v1.1.2
• NMOS BCP‑002‑01
• Groupement naturel
• NMOS BCP‑004‑01
• Capacités du récepteur

Affichages :

• SDI Monitor Out Standards : 1080p50, 1080p59.94, 1080p60.
• Normes de la sortie de monitoring HDMI : 1080p50, 1080p59.94, 1080p60.
• Affichages de la sortie de monitoring : Nom de l’appareil, connexions réseau, activité du réseau.
• Front Panel Display : Écran LCD intégré de 2,2” pour la vidéo et les menus de configuration.

Contrôle

Panneau de contrôle intégré

24 boutons pour le contrôle local du Blackmagic Ethernet Switch 360P. 3 boutons et une molette pour le contrôle des menus. Écran couleur de 2,2 pouces.

Alimentation requise
Alimentation

AC 100 - 240V 50/60Hz interne avec prise secteur IEC C14.
Entrées d'alimentation

1 x prise secteur IEC C14.

1 x entrée DC +12V XLR à 4 broches.
Consommation d'énergie

À confirmer
