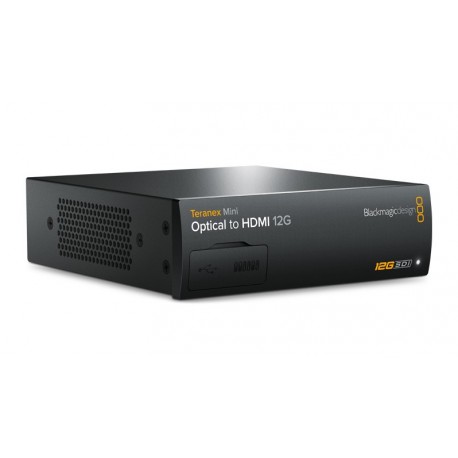

Blackmagic Design Teranex Mini - Optical vers HDMI

Connexion fibre optique

Connecteur LC, longueur d'onde de 1310 nanomètres, monomode.

Entrée vidéo fibre optique

1 x commutation automatique entre le 12G-SDI SD/HD/2K/4K.

Entrée vidéo SDI

1 x commutation automatique entre le 12G-SDI SD/HD/2K/4K.

Sortie vidéo en boucle fibre optique

1 x sortie en boucle 12G-SDI.

Sortie vidéo HDMI

1 x connecteur HDMI 2.0 de type A avec prise en charge du format 2160p60.

Sortie audio analogique

2 canaux audio symétrique analogique professionnelle via les connecteurs XLR. Le XLR droit peut être configuré pour acheminer le timecode.

Sortie audio AES/EBU

4 canaux audio numérique symétrique professionnelle de 110Ω via les connecteurs XLR. Le XLR droit peut être configuré pour acheminer le timecode.

Prise en charge de multiples débits de données

Détection automatique de SD, HD ou 12G-SDI.

Mises à jour et configuration

Via USB et Ethernet.

Resynchronisation

Oui

Prise en charge du format SD

525/29.97 NTSC, 625/25 PAL.

Prise en charge du format HD

1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080PsF23.98, 1920 x 1080PsF24, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60.

Prise en charge du format 2K

2048 x 1080PsF23.98, 2048 x 1080PsF24, 2048 x 1080PsF25, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25.

Prise en charge du format 4K

3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59.94, 4096 x 2160p60.

Conformité aux normes SDI

SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 297M pour le SDI fibre optique.

Débits vidéo SDI

Les connexions vidéo SDI sont commutables entre la définition standard, la haute définition 3G-SDI de niveau B, le 6G-SDI et le 12G-SDI.

Échantillonnage vidéo SDI

4:2:2 et 4:4:4.

Échantillonnage audio SDI

Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.

Précision des couleurs SDI

4:2:2 et 4:4:4.

Espace colorimétrique SDI

YUV et RGB.

Prise en charge du format HDMI

525/29.97 NTSC, 625/25 PAL, 1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60, 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25, 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p59.94, 3840 x 2160p60, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p59.94, 4096 x 2160p60.

Espace colorimétrique HDMI

REC 601, REC 709

Précision des couleurs HDMI

YUV 4:2:2 et RVB 4:4:4 en HD, 2K et 4K.

Contrôle par logiciel

Mise à jour logicielle pour Mac OS X™ et Windows™ via USB ou Ethernet.

Mise à jour du logiciel interne

Via application de mise à jour fournie.

Contrôle de base des paramètres

Mini-interrupteurs, USB et Ethernet via utilitaire gratuit.

Contrôle facultatif via le panneau avant

Panneau avant doté d'un écran LCD intégré, d'une molette et de six boutons

Alimentation

1 x alimentation universelle AC intégrée avec entrée IEC C14. Câble IEC requis. Entrée AC 90 - 240V.

Power Over Ethernet

Peut être alimenté via DC 48V à l'aide du PoE (Power over Ethernet).

Consommation d'énergie

15 Watts

Plage de tension opérationnelle

AC 90 - 240V

Température d'utilisation :

0° à 40°C (32° à 104°F)

Température de stockage :

-20° à 60°C (-4° à 140°F)

Humidité relative :

0% à 90% sans condensation
