Blackmagic Design ATEM Camera Control Panel

SWPANELCCU4 BlackMagic - ATEM Camera Control Panel

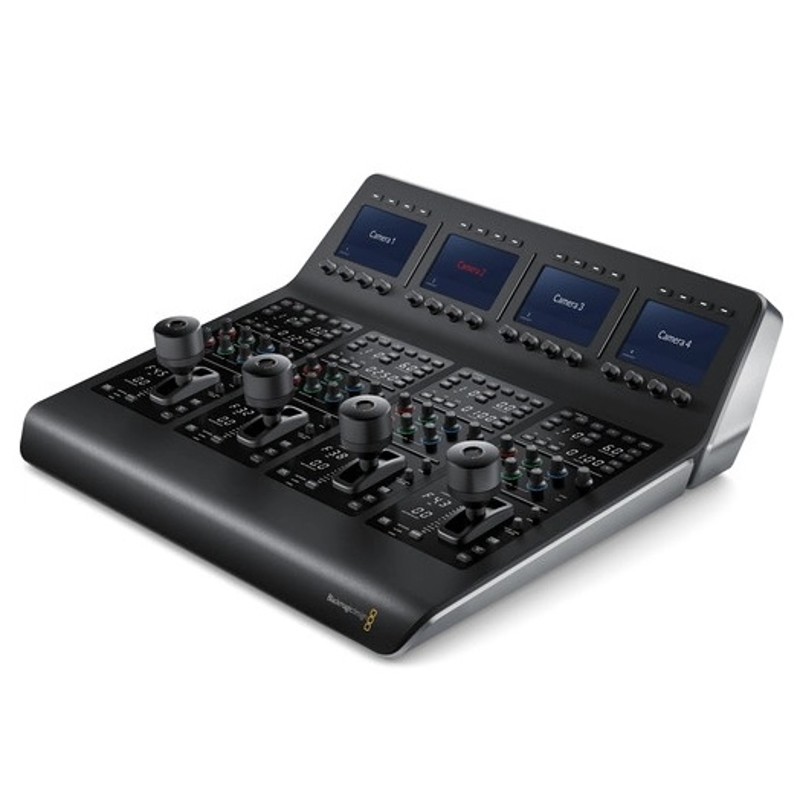

L’ATEM Camera Control Panel est une voie de commande pour caméra compact, conçu pour contrôler jusqu’à quatre caméras URSA Broadcast, URSA Mini, Blackmagic Studio ou Blackmagic Micro Studio Camera. Ce panneau de contrôle intègre des commandes broadcast traditionnelles pour permettre à un seul opérateur de vérifier et d’ajuster les nombreux paramètres, dont le niveau de noir, le gain, la balance des couleurs et la vitesse d’obturation. L’opérateur pourra ainsi se concentrer sur les aspects créatifs de la production en direct, notamment le cadrage et la composition. Contrairement aux voies de commande standard qui doivent impérativement être posées sur un bureau, l’ATEM Camera Control Panel a été conçu pour être installé à la fois sur un bureau ou dans un rack d’équipement coulissant. Comme les commandes sont disposées de façon intuitive, les opérateurs, qu’ils soient expérimentés ou débutants, n’auront aucun mal à l’utiliser. Et en plus, il est compatible avec tous les modèles de la gamme ATEM.

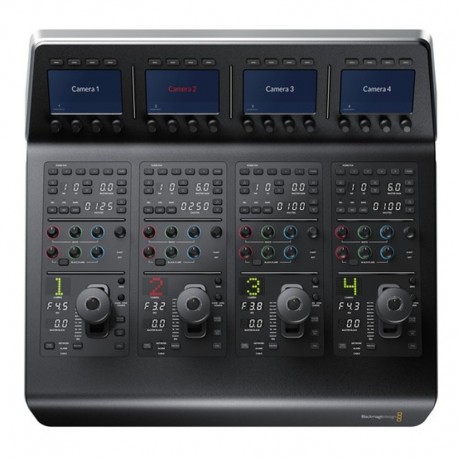

Contrôle de la scène et des caméras
La partie supérieure vous permet de sauvegarder et de rappeler des préréglages pour un ajustement rapide des caméras en fonction des changements dans la scène, tel qu’un changement de luminosité. Cette partie de l’appareil comporte également des commandes permettant d’ajuster le gain général, la balance des blancs et la vitesse d’obturation.

Balance des blancs
Règle rapidement la balance des blancs.

Chargement des scènes
Sauvegarde et rappelle les préréglages de certaines scènes.

Commande générale de gain
Augmente la sensibilité du capteur dans des conditions de faible luminosité ou quand la profondeur de champ doit être plus importante.

Vitesse d'obturation
Règle la vitesse d’obturation de la caméra.

Mires de barres couleurs
Permet d’acheminer une mire de barres couleurs à la caméra sélectionnée.

Commandes de gain et de niveau de noir
La partie centrale comporte des commandes RVB indépendantes pour régler le gain et le niveau de noir. Cela permet de modifier individuellement les niveaux de rouge, de vert et de bleu dans les blancs et dans les noirs afin de compenser les couleurs non désirées.

Blanc
Contrôle indépendant des canaux RVB sur le gain/les blancs.

Noir
Contrôle indépendant des canaux RVB sur le niveau de noir.

Contrôle de l’iris
Joystick professionnel dédié au réglage de l’iris et du niveau de noir général ainsi qu’à la prévisualisation des images. Déplacez-le vers le haut ou vers le bas pour ajuster l’iris, faites-le tourner pour modifier le niveau de noir général et appuyez dessus afin de sélectionner une caméra pour le monitoring.

Molette Coarse
Limite le réglage de l’iris par le joystick.

Iris et Master Black
Verrouille les paramètres Iris et Master Black afin d’éviter toutes modifications accidentelles avec le joystick.

Master Black
Contrôle le degré ou le niveau de noir sans modifier le contraste.

Verrouillage du panneau
Verrouille le panneau de contrôle afin d’éviter toutes modifications accidentelles.

Voyants d’état
Indiquent le bon fonctionnement de la connexion réseau, des alarmes et du câble.

Prévisualisation
Envoie le flux auxiliaire vers le moniteur sans utiliser le joystick.

Numéro de la caméra
Affiche le numéro et le statut (à l’antenne/prévisualisation) de la caméra.

Bouton d’appel
Fait clignoter la lumière tally et émet un son pour attirer l’attention de l’opérateur.

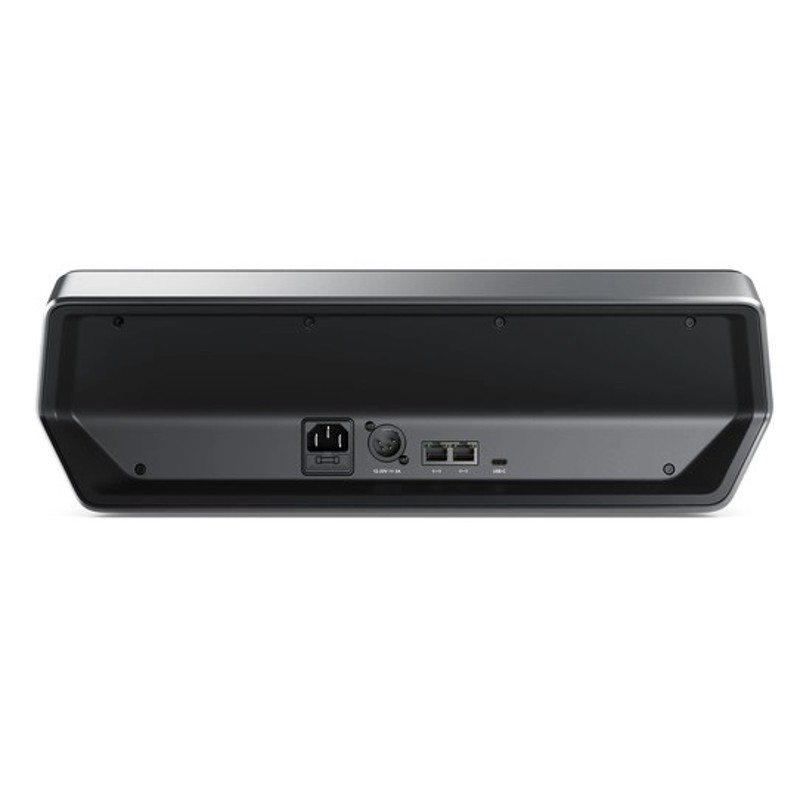

Connexions

• Ethernet: 2 x 10/100/1000 BaseT avec sortie en boucle pour des panneaux de contrôle supplémentaires ou des ordinateurs.
• Mises à jour logicielles: 1 x USB-C pour les mises à jour du firmware
• Tension d'entrée: 1 x 110 - 240V AC interne
